Busbar kanal enerji dağıtım sistemleri (E-Line CR – Cast resin busbar) 630A ila 6300A arası akım kademelerinde enerji iletimi ve dağıtımı sağlar. EX-proof korumalı ve E-Line KX Busbar modülleriyle uyumludur.

    IP68 Özel seçilmiş saf silisyum mineralleri ile epoksi reçinenin oluşturduğu yüksek sıcaklık ve mekanik çalışma dayanımına sahip “DUROCOMP” kompozit malzeme, E-Line CR busbarı dış etkilerden korur.

    E-Line CR (Cast Resin Busbar) Genel Özellikler

    • Dış ortam IP 68 seviye koruması
    • Korozyona karşı dayanıklı
    • Kimyasallara karşı dayanıklı
    • Haşerelere karşı dayanıklı
    • Tropik ortamlarda kullanılabilen
    • Yüksek mekanik dayanıma sahip
    • Baca etkisi yapmayan
    • Yüksek kısa devre dayanımına sahip
    • Yangın yayılımına dirençli
    • Yangın altında hizmet verebilen
    • E-Line KX modülleriyle uyumlu

    Kullanım Alanları

    • Trafo-Pano Arası Galeriler
    • Petro Kimya Tesisleri
    • Nükleer Tesisler
    • Çimento Tesisleri
    • Enerji Tesisleri
    • Limanlar ve Tersaneler
    • Gıda Tesisleri
    • Tüneller ve Alt Geçitler

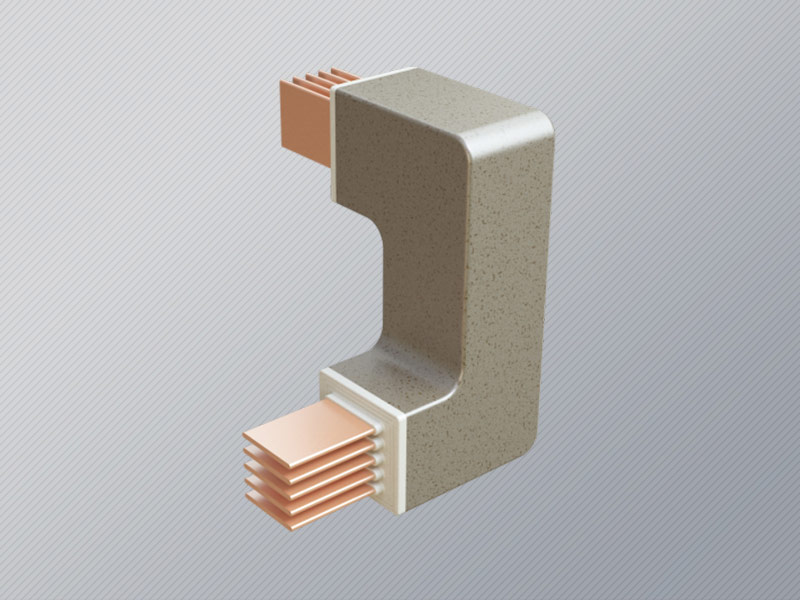

    E-Line CR (Cast Resin Busbar) Görselleri

    Dış ortamlarda, galeri geçişlerinde, kimyasal tesislerde, liman uygulamalarında, tünellerde zorunlulukla uygulanan kablo yerine “Cast Resin Bara” kullanılması birçok avantaj içermektedir. Busbar sisteminde kullanılan yüksek ısı transferine sahip katkılar sayesinde iletkenlerde oluşan ısı, gövde vasıtası ile ortama kolayca transfer edilir.

    Teknik Özellikler

    CRA Alüminyum iletken serisi için akım kademeleri; 630A / 800A / 1000A / 1250A / 1600A / 2000A / 2250 A / 2500A /3000A / 3200A / 3600 A / 4000A / 5000A
    CRC Bakır iletken serisi için akım kademeleri 800A / 1000A / 1250A / 1600A / 2000A / 2500A / 3000A / 3200A / 3600A / 4000A / 5000A / 6300A
    IP68 ve IP69k koruma sınıfı
    3, 4, 4.5, 5 ve 6 iletken seçeneği
    Temiz toprak (Clean earth) seçeneği
    IEC 60331- 1 Alev altında 3 saat akım sürekliliği
    IEC 60068-3-3 ; IEC 60068-2-57 ve IEEE 693 standardlarına göre sismik şartlara uygunluk
    ISO 834 e göre 3 saat yangın bariyer dayanımı
    DIN 4102-12 ye göre E60 ve E120 yangın altında akım sürekliliği
    ATEX koruma sınıfına sahip
